Область применения

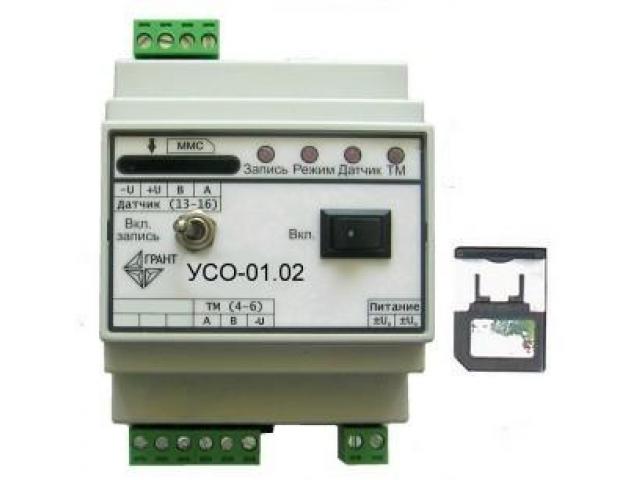

УСО-01.02 предназначен для использования в автоматизированных системах сбора данных в качестве автономного регистратора показаний измерительных преобразователей на переносные накопители данных (flash-карты).

УСО-01.02 представляет собой простое в настройке и эксплуатации устройство, предназначеное для выполнения исследований при помощи измерительных преобразователей выпускаемых Группой компаний "ГРАНТ", а также преобразователей, поддерживающих протокол Modbus. При включении устройство запускается в автономном режиме и с заданным интервалом времени осуществляет опрос подключенных датчиков и запись полученных данных в файл на flash-карту. Полученный файл может быть обработан такими программами, как "Манограф" (разработка Группы компаний "ГРАНТ"), Excel.

Техническое описание

Поддерживает работу с несколькими (до 15) датчиками типа МТУ-05, ПДИ-01, ПТИ-01 и др.

Осуществляет запись данных с регулируемым периодом опроса в файл на SD flash-карту.

Поддерживает интерфейс RS-485 Modbus для сопряжения с сетью телемеханики.

Монтаж УСО-01.02 осуществляется на стандартную DIN-рейку 35 мм.

Технические характеристики

Количество подключаемых датчиков, ед., не более 15
Тип интерфейса с первичным преобразователем RS-485
Напряжение питания датчиков, В, не более 12
Суммарный потребляемый ток датчиков, мА, не более 100
Тип поддерживаемой файловой системы FAT16, FAT32
Напряжение питания, В 12... 36 (20... 50)*
Потребляемая мощность, Вт, не более 3
Диапазон рабочих температур, °C -40... 85
Габаритные размеры (Ш х В х Г), мм 70 х 106 х 72
Масса, кг, не более 0,3
