Область применения

УСО-01.01 предназначен для использования в системах мониторинга давления и определения утечек (СОУ).

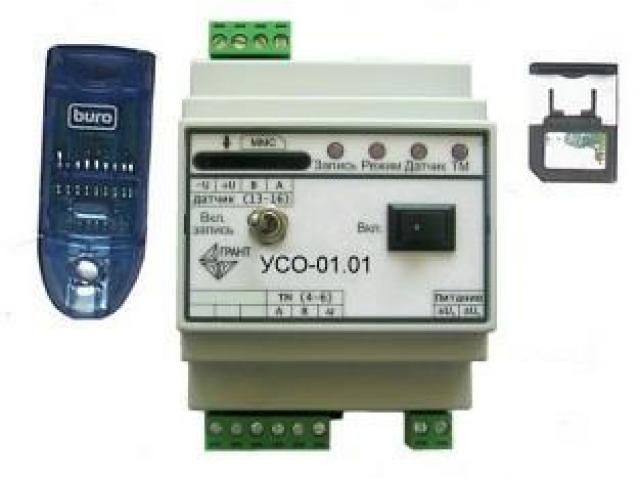

УСО-01.01 представляет собой простое в настройке и эксплуатации устройство, предназначеное для определения утечек в магистральных трубопроводах методом волны давления или ударной диаграммы Жуковского. Алгоритм работы устройства УСО-01.01 оптимизирован для работы с датчиками давления МТУ-05/ПДИ-01производства Группы компаний "ГРАНТ".

Техническое описание

УСО-01.01 поддерживает архивацию данных измерения давления в энергонезависимую память.

Содержит встроенные часы реального времени для привязки показаний датчиков (периодическая синхронизация с центром сбора данных).

Реализован алгоритм определения волны по скорости изменения давления с настраиваемыми фильтрацией и уставками.

Алгоритм работы построен таким оборазом, что при нормальном режиме работы канал связи максимально разгружен.

Поддерживает интерфейс RS-485 Modbus для сопряжения с сетью сбора данных СОУ.

Разработаны базовые алгоритмы для реализации верхнего уровня системы определения утечек на базе УСО-01.01, которые позволяют на 100% использовать возможности метода волны давления.

На базе данных модулей и датчиков МТУ-05/ПДИ-01, а также предоставляемых алгоритмов работы программного обеспечения верхнего уровня, можно в сжатые сроки разработать простую систему СОУ по волне давления.

Монтаж УСО-01.01 осуществляется на стандартную DIN-рейку 35 мм.

Технические характеристики

Количество подключаемых датчиков, ед., не более 1
Тип интерфейса с первичным преобразователем RS-485
Напряжение питания, В 12... 36 (20... 50)*
Потребляемая мощность, Вт, не более 3
Диапазон рабочих температур, °C -40... 85
Габаритные размеры (Ш х В х Г), мм 70 х 106 х 72
Масса, кг, не более 0,3
