Область применения

ШВСУ предназначен для управления воздухонагревателями, работающими в составе систем автоматизации таких технологических процессов, как:
•термообработка железобетонных изделий;
•нагрев инертных материалов;
•отопление промышленных зданий;
•сушка древесины.

Техническое описание

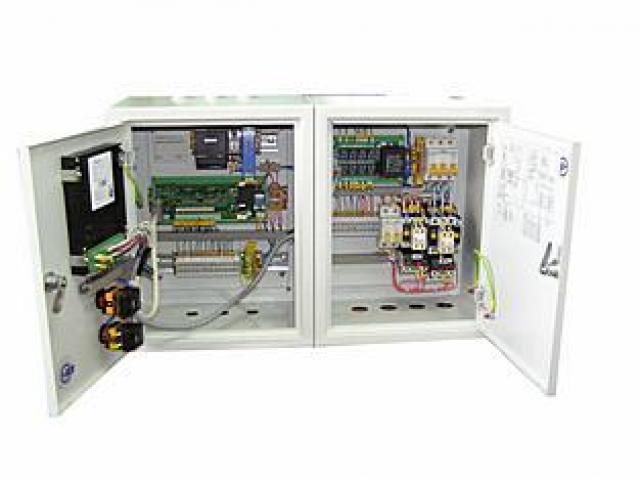

ШВСУ представляет собой металлический шкаф, разделенный внутри металлической перегородкой на блок контроллера (БК) и блок управления (БУ), доступ к каждому из которых обеспечивается с помощью отдельной дверцы. На передней панели двери БК установлен панельный контроллер производства фирмы Segnetics, а также кнопки для запуска («Пуск») и останова («Стоп»). Кроме того, в БК установлены: модуль ввода дискретных сигналов с гальванической развязкой, клеммники, блоки питания контроллера и датчиков.

В БУ установлен релейный модуль для управления различными однофазными силовыми нагрузками (220 В), клеммники, автоматические выключатели и два магнитных контактора с элементами тепловой защиты, используемые для включения/выключения трехфазной нагрузки (380 В). На внутренней стороне двери БУ расположена схема монтажных соединений и подключения силовой нагрузки.

Выполняемые функции

ШВСУ в комплексе с подключаемыми датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

•пуск/останов воздухонагревателя;
•обработка аварийных ситуаций (погасание контролируемого пламени; уменьшение давления воздуха, создаваемого вентилятором наддува, ниже минимально допустимого; уменьшение давления газа на входе в воздухонагреватель ниже 15% от присоединительного; увеличение давления газа на входе в воздухонагреватель выше 15% от присоединительного; авария двигателя вентилятора горелки; повышение температуры теплоносителя на выходе из воздухонагревателя выше 110°C при номинальной мощности; неисправность термодатчиков; перегрев корпуса оборудования; исчезновение напряжения), обеспечивающая автоматический останов оборудования при возникновении аварийной ситуации;
•связь с АСУ ТП (SCADA-системы);
•индикация информации о ходе процесса на экране контроллера;
•ввод (изменение) оператором режима работы.

Возможности:
•передача измерительной информации в систему телемеханики в стандарте RS-485;
•подключение к компьютеру или к локальной сети через конвертер интерфейсов RS-485/RS-232/Ethernet типа шлюз GW-485.

Технические характеристики

Напряжение питания, В 380
Входы:
- дискретные типа «сухой контакт» с гальванической развязкой с подавлением дребезга, шт.
- аналоговые 4... 20 мА, шт.
- сигнал с резистивных датчиков температуры, шт.
12... 16
2
4
Выходы:
- дискретные типа «сухой контакт» (реле), 7 А, 250 В, шт.
- магнитные контакторы:
а) 4 кВт, шт.
б) 7,5 (15, 22) кВт, шт.
8

1
1
Степень защиты от внешних воздействий IP31
Цифровые интерфейсы RS-232,
RS-485
Габаритные размеры, мм
- исполнение 01
- исполнение 02, 03
620 х 395 х 150
620 х 395 х 220
Масса, кг, не более 15 (18)
