Область применения

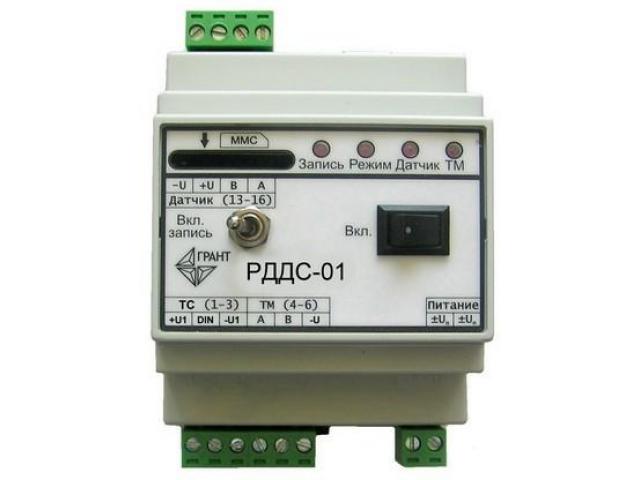

РДДС-01 предназначен для работы в качестве связующего элемента между АСУ телемеханики и системой динамометрирования ДДС-04.

Техническое описание

РДДС-01 может работать:
•в качестве автономного накопителя динамограмм, что позволяет осуществлять мониторинг работы станка-качалки (СК) или цепного привода (ЦП). Запись динамограмм осуществляется на съемную flash-карту или во внутреннюю flash-память с регулируемой периодичностью;
•в составе системы телемеханики, что позволяет диагностировать следующие виды аварий:
- превышение допустимой нагрузки на шток;
- обрыв штанг;
- срыв подачи и снижение динамического уровня, как отклонение формы или площади динамограммы от образцовой;
- остановка СК по причине обрыва ремней или выхода из строя привода;
- превышение допустимого порога затрубного давления (при установке дополнительного датчика типа МТУ-05).

Для работы в составе системы телемеханики в РДДС-01 поддерживается протокол Modbus. Осуществляется поддержка по интеграции протокола в существующие системы телемеханики.

Монтаж РДДС-01 осуществляется на стандартную DIN-рейку 35 мм.

Технические характеристики

Количество подключаемых датчиков типа ДУ-04, ед., не более 1
Количество подключаемых датчиков типа МТУ-05, ед., не более 1
Количество подключаемых блоков типа БКМ-02, ед., не более 1
Тип интерфейса с первичным преобразователем RS-485
Напряжение питания, В 12... 36 (20... 50)*
Потребляемая мощность, Вт, не более 3
Диапазон рабочих температур, °C -40... 85
Габаритные размеры (Ш х В х Г), мм 70 х 106 х 72
Масса, кг, не более 0,3
•* по согласованию с Заказчиком
