Область применения

Системы автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, медицины, водоснабжения, трубопроводного транспорта и прочих.

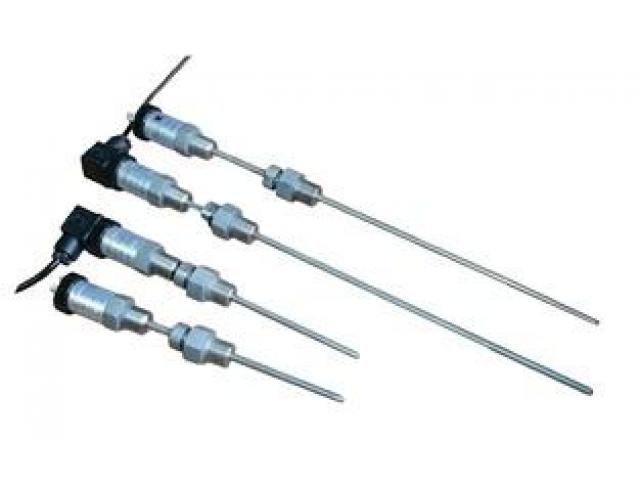

ПТИ-01 предназначен для измерений температуры жидкостей и газов на различных технологических установках.

Техническое описание

ПТИ-01 работает в дистанционном режиме с питанием от внешнего источника напряжения, выдавая информацию на внешние устройства по интерфейсу RS-485.

ПТИ-01 имеет малые габариты и массу и обладает высокими метрологическими характеристиками в широком температурном диапазоне.

Для подключения датчиков температуры с цифровым выходом RS-485 к персональному компьютеру (или к другим устройствам с интерфейсом RS-232) рекомендуется использовать конвертер RS-232/RS-485 (шлюз передачи данных) GW-485.01 производства Группы компаний «ГРАНТ».

Технические характеристики

Диапазон измерения температуры, °C -50... 200
Пределы допускаемой абсолютной погрешности, °C
- от минус 50 до 0°C
- от 0 до 150°C
- от 150 до 200°C
±0,5
±0,25
±0,5
Диапазон рабочих температур, °C -40... 85
Дискретность измерения, с, не менее 0,1
Разрешающая способность, °C, не более 0,02
Выходной сигнал RS-485
Напряжение питания, В 5... 17
Потребляемый ток, мА, не более 5
Габаритные размеры, мм:
- длина (без измерительной части)*1
- ширина
- высота
105*2
34
53
Масса, кг, не более 0,4
•*1 общая длина преобразователя зависит от длины измерительной части, которая выбирается из ряда: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800 мм
•*2 возможно исполнение с подвижным штуцером
