Область применения

МТУ-04.02.ХХ предназначен для работы в системах автоматического контроля производственных процессов в нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и прочих.

Техническое описание

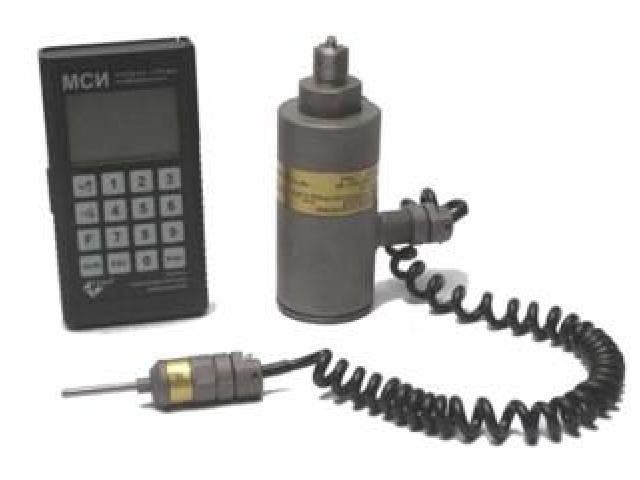

Преобразователи МТУ-04.02.ХХ работают в автономном режиме с питанием от встроенного элемента с последующим считыванием результатов измерений в ПК через USB порт или в модуль сбора информации МСИ-07 по интерфейсу RS-485 через адаптер АД-04.

По уровню взрывозащиты преобразователи соответствуют уровню «взрывобезопасный» с видом взрывозащиты искробезопасная электрическая цепь уровня ib по ГОСТ Р 51330.10-99 и могут применяться во взрывоопасных зонах. Маркировка взрывозащиты 1ЕхibIIBT4.

Возможности МТУ-04.02.ХХ:
•измерение давления и температуры;
•передача результатов измерений в систему телемеханики;
•запись результатов измерений в собственную энергонезависимую память с последующей передачей их в ПК посредством USB порта, или в МСИ-07.

Программное обеспечение позволяет:
•запускать прибор в работу;
•задавать режимы работы МТУ-04.02.ХХ (отличающиеся дискретностью измерений);
•считывать полученную информацию из МТУ-04.02.ХХ в компьютер;
•представлять результаты исследований в виде таблиц или графиков;
•распечатывать результаты на принтере в виде таблиц или графиков (в полном формате или в виде детализированных фрагментов);
•экспортировать данные в *.txt, *.las, *.csv файлы.

Исполнения:
•МТУ-04.02.ХХ - автономный преобразователь давления и температуры;
•01 - без измерителя температуры;
•03 - наличие несъемного выносного датчика температуры;
•04 - наличие съемного датчика температуры.

Все исполнения МТУ-04 показаны на рисунке 1.
Технические характеристики

Диапазон измерения (ВПИ) избыточного давления, МПа 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности канала измерений давления в диапазоне рабочих температур, % от ВПИ ±0,25
Диапазон рабочих температур, °C -40... 85
Диапазон измерения температуры, °C -20... 100
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C ±0,5
(±0,25)

Дискретность измерения 1 с... 1 сут
Количество точек регистрации:
- давление + температура
- только давление
697 685
1 395 370
Напряжение питания, В 3,6
Материал корпуса Коррозионно-стойкая сталь
Габаритные размеры, мм См. рисунок 2
Масса, кг, не более 1,8
Присоединительные размеры, мм См. рисунок 3
