Область применения

КСПО-01 предназначен для управления частотно-регулируемым электроприводом геофизической лебедки с целью задания скорости спуска и подъема, интервалов и времени остановки на глубине. Является развитием зарекомендовавшего себя регистратора глубины и скорости спуско-подъемных операций РГС-01. Выполняет функции индикации и регистрации значений глубины спуска, скорости движения скважинных приборов и натяжения проволоки в ходе процесса исследования скважин для последующей привязки данных измерений скважинных приборов по стволу скважины (глубине).

Состав изделия:

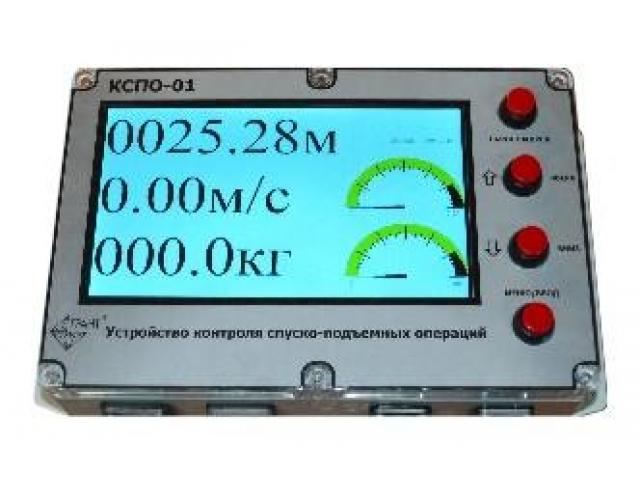

•блок индикации БИ;
•датчик оборотов ДО-01;
•датчик натяжения проволоки (ДНП-01 или ДНП-02, тип датчика определяется конструкцией лебедки);
•внешний носитель информации USB flash;
•монтажное приспособление для установки ДО-01 на лебедку (поставляется по дополнительному заказу; необходимость поставки приспособления уточняется при заказе; тип приспособления определяется конструкцией лебедки).

Принцип работы

ДО-01 устанавливается на лебедку вместо механического счетчика (или параллельно ему) и подключается к БИ. На БИ по кабелю питания подается напряжение 12...24 В. С помощью кнопок на блоке индикации КСПО-01 настраивается и запускается в работу.

Функциональные возможности:
•задание скорости спуска и подъема скважинных приборов;
•задание интервала остановки по глубине;
•задание времени остановки на глубине;
•индикация текущих значений глубины и скорости спуска / подъема;
•индикация натяжения проволоки;
•регистрация текущих значений глубины, скорости и натяжения проволоки во внутренней памяти с привязкой к внутренним часам реального времени;
•передача данных регистрации на внешний носитель USB-Flash;
•световая и звуковая сигнализация, при значениях глубины, заданных пользователем;
•световая и звуковая сигнализация, остановка привода при значениях натяжения проволоки, заданных пользователем;
•установка коэффициента пересчета оборотов датчика ДО-01 в метры;
•установка коэффициента пересчета натяжения проволоки в килограммы;
•установка часов вручную.

Технические характеристики

Диапазон индикации и регистрации глубины, м 0... ±9999,99
Диапазон индикации и регистрации скорости спуска / подъема, м/с 0... 9,99
Диапазон индикации и регистрации натяжения проволоки, кг 0... 999,9
Диапазон задания сигнализации превышения скорости, м/ч 0... 5000
Диапазон задания сигнализации превышения натяжения проволоки, кг 0... 250
Диапазон установки скорости спуска и подъема скважинных приборов, м/ч 150... 2500
Поинтервальный режим Отключен
Спуск
Подъем
Спуск / Подъем
Диапазон задания достижения глубины при спуске, м 0... ±9999
Диапазон установки интервала остановки по глубине в поинтервальном режиме, м 0... 2000
Диапазон установки времени остановки на глубине, ч 0... 10
Внешние интерфейсы:
- для подключения носителя информации (USB-flash)
- для обновления ПО
- для подачи питания КСПО-01
- для подключения датчика оборотов
- для подключения датчика натяжения
- для подключения преобразователя частоты
USB A
USB Mini-B
ШР4
ШР7
ШР4
ШР7
Параметры электропитания:
- род тока
- напряжение, В
- потребляемая мощность, Вт, не более
постоянный
7... 24
4
Диапазон рабочих температур, °С -20... +85
Габариты, мм:
- БИ-02 (Ш х В х Г)
- ДО-01 (диаметр / длина)***
222 х 146 х 55
32 / 134
Масса, кг, не более:
- БИ-02
- ДО-01
1
0,8
Длина кабеля питания, м 5*
Длина кабеля датчика оборотов, м 3*
Присоединительные размеры датчика оборотов**:
- ДО-01.00.000
- ДО-01.00.000-01
М22х1,5
М18х1,5
•*кабель другой длины может поставляться по согласованию с заказчиком;
•**присоединительные размеры ДО-01 согласовываются при заказе;
•***поставляется по согласованию с заказчиком.
